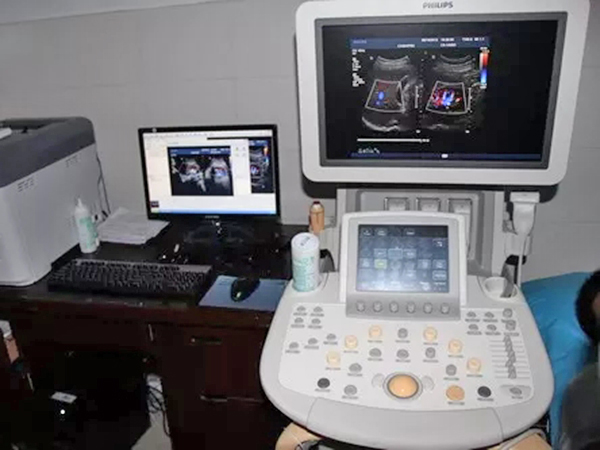

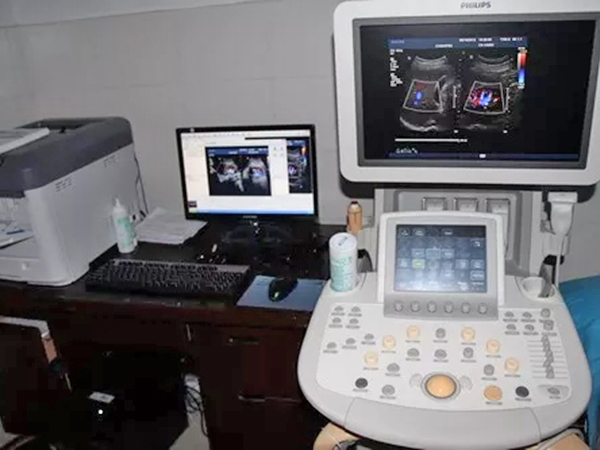

飞利浦彩色超声维修案例
飞利浦彩色超声维修案例
  故障现象
  机器正常使用中,突然黑屏。电源风扇转动。前面板开关按钮失效(不能正常开关机),外接工作站也无信号显示。
  故障检查分析
  (1)打开后面板检查主电源及开关,市电正常,电源风扇转动,说明电源在工作,打开右侧面板,测试电源的输出检测点,电压值都在正常范围,电源供电正常;
  (2)将超声显示器接到外接工作站上,显示正常,说明显示器正常;
  (3)打开后端盖板,后端UMB母板LED显示FF异常故障报错,(正常时,显示从),将两块显示卡拔下,在外接工作站上测试,正常;
  (4)咨询飞利浦厂家工程师后,做前后端隔离(只给UMB板供电),系统仍无显示,怀疑DSC板(Dual Signal Conditioning PCB),UAVIO板(Unified Audio Video Input/Output(UAVIO)PCB),MotherBoard母板(Unified Motherboard)。另外,SPD 板(Signal and Power Distribution Board)也可能有故障,将DSC板和UAVIO板拆下(这两块板拆装方便),在其他医院iU22上检测,正常。逐步检查,初步判定后端UMB母板故障;定购相关配件。
  故障维修解决
  将新UMB整体换上后,系统有显示,但系统不能正常进入,出现EHA 518错误代码,经与厂家工程师联系,查询得知,新UMB软件与前端不匹配,重新安装原软件后机器正常。
  新问题
  运行一段时间后,机器间歇性死机,有时反复开机才能启动。调出系统信息记录,查维修手册后,发现:
  AIM (电压转换、调节、分配模块)传感器报出的电压为一5.21 V应为一5.35 V一一5.40V;
  AIM (电压转换、调节、分配模块)传感器报出的电压为+5.11 V应为+5.3 V~+5.40V;
  UAVIO(标准音频、视频输入输出板)上传感器报出的电压为+ 11.486 V,应为+ 12 V 一+ l2.05 V:
  FEC(前端控制板)上传感器报出的电压为+45,25 V,应为+47.90V~+48.10V;
  调节电源的输出检测点旁的微调电位器至正常范围后,问题彻底解决。
  小结
  通过以上故障检查分析,对医院工程技术人员从理论、实践都得到很大提高,也对进口设备的维修增加信心。
